空压机型号规格参数表
- 发表时间:2022-09-18
- 来源:
- 人气:3,324
空压机型号规格参数表包括活塞式和螺杆式两种类型,各种型号都有自己独特的优势,关键是要选择适合自己的,接下来我们一起对活塞空压机以及螺杆压缩机的型号参数进行对比分析

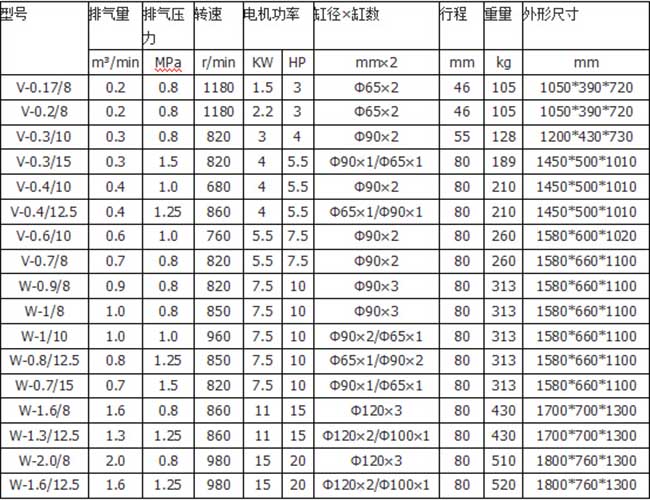

活塞式空压机型号规格参数表
通过活塞式空压机型号规格参数表我们可以得知各种型号,排气量,排气压力,转速,电机功率等具体数据,用户可以根据这些信息进行选型

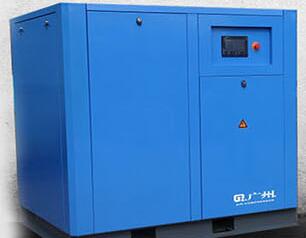

螺杆式空压机型号规格参数表
通过螺杆式空压机型号规格参数表我们可以得知各种型号,容积容量/排气压力,电动机功率,重量等具体数据,用户可以根据这些信息选择适合自己的设备
型号 | 容积容量/排气压力(m³/min/MPa) | 电动机功率(kw/hp) | 噪声db(A) | 出口尺寸(inch) | 重量(kg) | 参数(长×高×宽)mm |
GZ25 | 3.1/0.7 2.9/0.8 2.7/1.0 | 18.5/25 | 70±2 | 1″ | 380 | 1000×980×1320 |
GZ15 | 1.7/0.7 1.5/0.8 1.3/1.0 | 11/15 | 68±2 | 3/4″ | 290 | 850×830×1160 |
GZ60 | 7.3/0.7 7.0/0.8 6.0/1.0 | 45/60 | 72±2 | 1¹/2″ | 720 | 1190×1070×1420 |
GPM50 | 1.0-6.86/0.8 0.9-6.0/1.0 | 37/50 | 无 | G1¹/2″ | 630 | 1190×1020×1420 |
GPM30 | 0.56-3.71/0.8 | 22/30 | 无 | G1″ | 410 | 1000*900*1250 |
GPM75 | 1.62-10.74/0.8 | 55/75 | 无 | G2″ | 890 | 1500*1160*1500 |
GDV50 | 6.4/0.7 6.1/0.8 | 37/50 | 68±2 | 1¹/2″ | 660 | 1500*1000*1230 |
GDV75 | 10.5/0.7 9.8/0.8 | 55/75 | 72±2 | 2″ | 1140 | 1900*1200*1600 |
GDV100 | 13.6/0.7 13.3/0.8 | 75/100 | 72±2 | 2″ | 1290 | 2000*1250*1670 |
GZV15 | 1.7/0.7 1.5/0.8 | 11/15 | 68±2 | 3/4″ | 340 | 1000*830*1160 |
以上只是部分型号展示,了解更多螺杆式空压机型号详情请点击【螺杆空压机型号】
上表包含的两种类型的空压机型号规格参数表,在生活工作当中的应有非常广泛的,覆盖的航空,化工,食品,机械加工等多个领域,更多内容可以参考以下:
一.活塞式空压机
优点
1、由于气阀的控制,排气压力稳定。可以实现很宽的压力范围,单级空压机终压0.3~0.5MPa,多级空压机终压达到350MPa以上。
2、机器效率高。
3、排气范围广,小型活塞式空压机每分钟排气量仅为几升,大型空压机排气量可达500m³/min。
4、热效率高,一般大、中单位保温效率可达0.7左右。
5、风量调整时,排气量几乎不受排气压力变化的影响。
6、气体的密度和特性对空压机的性能影响很小。同一台空压机可用于不同的气体。
7、在一般压力范围内,对材料要求低,使用普通钢铁材料。 ⑧驱动机器比较简单,多用电机,一般不调速。
缺点
1、结构复杂,机器又大又重,易损件多,占地面积大,投资高,维修工作量大,使用周期短,但经过精心的努力和维护,可以达到8000h以上。
2、转速不高,单机排气量一般小于500m³/min。
3、动平衡差,机器运转有振动。
4、排气不均匀,气流脉动,易引起管道振动。
5、通过补充容积或旁通阀调节流量,虽然简单、方便、可靠,但功率损耗大,部分负载运行效率降低。
6、油润滑空压机气体中有油,需要排除。
7、大型工厂使用多台空压机,操作人员较多。
二.螺杆式空压机
螺杆空压机是根据转子的偏心运转,使转子槽内叶片间的容积变化来实现吸气、压缩和排气。其特点是:
(1)具有容积效率高、排气压力低、噪音低的特点。
(2)同等功率下,体积小,重量轻。
(3) 转速高,能适应更高的排气背压和更长的进气管尺寸的要求;
(4)多种型号的燃气调节阀可供选择,以满足不同燃气的需要;
(5)采用多级压缩和多级中间冷却,提高效率,降低噪音;
(6)自洁能力好,无需外部润滑系统,无需油润滑;
(7) 维护工作量低。螺杆式空压机的工作原理与活塞式空压机基本相同。它由机体、曲柄连杆机构(包括气缸体)、配气装置(即吸排气阀)和驱动部分组成。
1. 身体:
主要由前盖板、后缸体和侧缸体组成。前盖板和后筒体为固定件,侧筒体为活动件。
2、曲柄连杆机构:
主要由主轴总成、十字头滑套组和连杆总成组成。
(1) 主轴总成:
主动轴和从动轴安装在机壳内壁的轴承座内;
(2)十字头滑套组是由两个带法兰的外圆柱面和一个内圆柱面的凹边结合而成的机械连接部分;
(3)连杆总成包括活塞环组及其与活塞销孔的配合件等。
(4)缸体和侧缸体的主要作用是支撑曲柄连杆机构和安装配气装置等附件。
(5)缸体上设有润滑油储油室。
3、配气装置:
(1) 进气管。
(2) 退出气管。
(3)单向阀。
(4) 止回阀。
(5)单向油门。
(6) 平衡孔。
以上关于空压机型号规格参数表的详细介绍,希望我们的分享可以帮助您更好地了解空压机型号。 而螺杆空压机在我们这个行业中是非常重要的。 它不仅高效,而且非常智能。 特别是维护成本非常低。 所以深受大家的喜爱。希望从事工业一代的朋友可以多多关注我们上面的分享内容,也希望我们的分享可以帮助更多的朋友了解螺杆空压机。
